Коллектор (гребёнка) для системы отопления: расчёт и подключение тёплого пола

Коллектор (гребёнка) распределяет теплоноситель по нескольким контурам от одной точки: каждый радиатор или петля тёплого пола получает свою подачу и обратку, а не запитывается «по цепочке». Такая лучевая разводка держит перепад температур между контурами в пределах 2–3 °C против 8–12 °C у тройниковой схемы, и позволяет регулировать каждую петлю отдельно, не трогая соседние. Ниже — как устроен коллектор, из чего собрать коллекторную группу под котёл длительного горения, как рассчитать число выходов и подключить тёплый пол через смесительный узел.

Что такое коллектор отопления и зачем он нужен

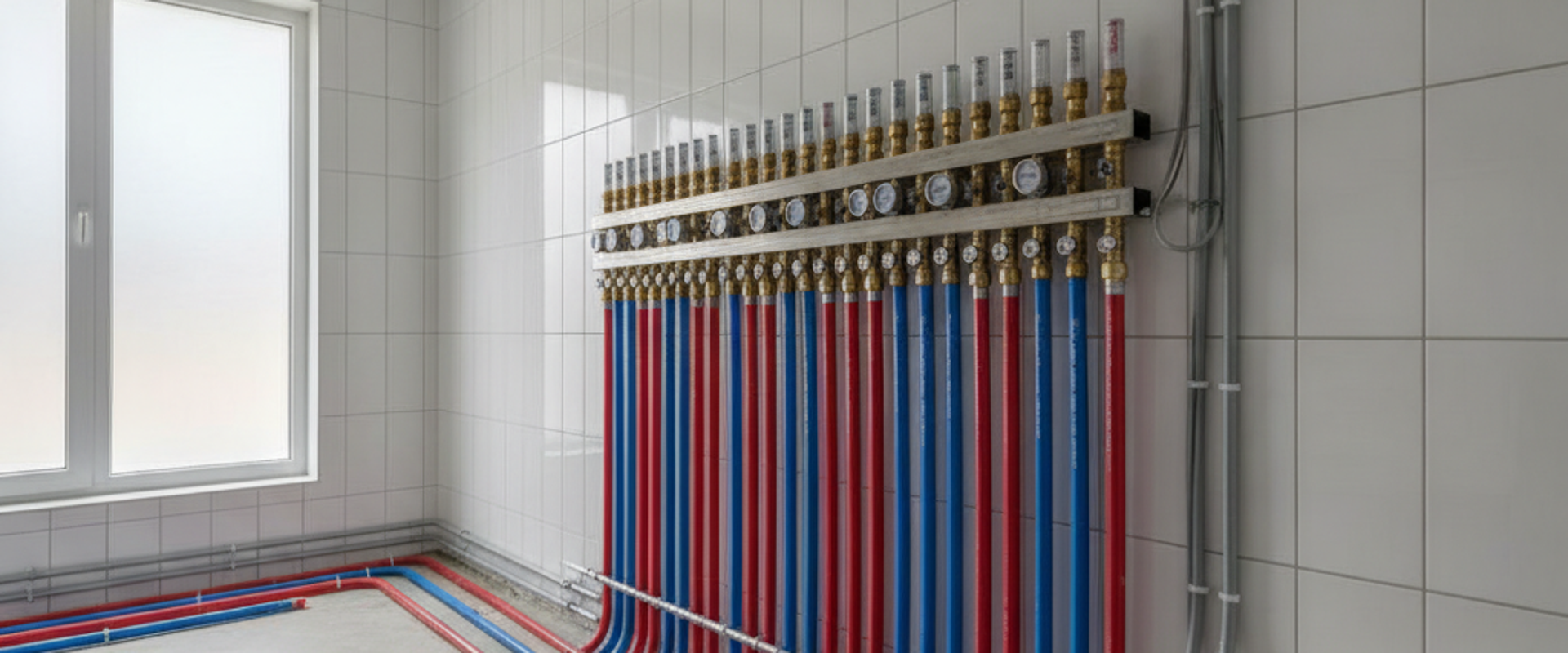

Коллектор — это отрезок трубы увеличенного сечения с несколькими отводами, куда параллельно подключаются контуры системы. Ставят его парами: подающая гребёнка раздаёт горячий теплоноситель, обратная собирает остывший и возвращает к котлу. Гидравлически коллектор работает как точка с почти нулевым сопротивлением: расход в каждом отводе зависит только от настройки этого отвода, а не от того, что происходит в соседних.

Практический смысл — три вещи. Первое: индивидуальная регулировка каждого контура расходомером или термоголовкой без разбалансировки системы. Второе: короткие лучи до потребителей вместо длинной последовательной магистрали — меньше теплопотери и проще спрятать трубу в стяжку. Третье: одна точка обслуживания — все краны, воздухоотводчики и сливы собраны в шкафу, а не разбросаны по дому. Коллекторная разводка — стандарт для тёплого пола и удобна для многокомнатных домов на 100–250 м².

Коллектор, гидрострелка и обвязка — в чём разница

Эти узлы часто путают. Гидрострелка (гидравлический разделитель) развязывает контур котла и контуры потребителей по расходу, гася взаимное влияние насосов. Коллектор — распределяет уже развязанный поток по конкретным веткам. В крупной системе их ставят вместе: сначала гидрострелка для системы отопления, за ней коллектор с насосными группами. В доме до 150–200 м² с одним насосом часто обходятся комбинированным устройством «гидрострелка + коллектор» в одном корпусе. Как всё это вписывается в общую обвязку твердотопливного котла — отдельный разговор, но коллектор всегда идёт после защиты котла по обратке.

Устройство коллекторной группы

Готовая коллекторная группа для тёплого пола или радиаторов — это не просто две трубы с отводами. В неё входят:

• Подающая и обратная гребёнки — латунь или нержавейка, чаще 1″ корпус с выходами 3/4″ «евроконус» под 16–20 мм трубу.
• Расходомеры (ротаметры) на подаче — показывают литры в минуту по каждому контуру, по ним балансируют петли.
• Термостатические клапаны на обратке под сервоприводы — перекрывают контур по команде комнатного термостата.
• Автоматический воздухоотводчик и сливной кран на торцах — для завоздушивания и опорожнения.
• Насосно-смесительный узел — для тёплого пола, чтобы понизить температуру с котловых 70–80 °C до 35–45 °C.
• Коллекторный шкаф — встраиваемый или наружный, по ширине группы плюс запас на узел подмеса.

Для чисто радиаторной лучевой разводки смесительный узел не нужен — радиаторы работают на высокой температуре напрямую. Он обязателен только там, где есть низкотемпературный контур: тёплый пол или отдельные ветки с ограничением по температуре.

Как рассчитать число выходов и диаметр коллектора

Число выходов гребёнки равно числу независимых контуров: для радиаторной разводки — по числу радиаторов (или групп), для тёплого пола — по числу петель. Серийные коллекторы выпускают на 2–12 выходов; при большем числе ставят два коллектора или разбивают на этажи. Одна петля тёплого пола 16 мм не должна превышать по длине предельного значения, иначе насос не продавит контур — отсюда и число петель.

Труба петли	Макс. длина одной петли	Шаг укладки	Площадь с одной петли
16 мм	до 80–90 м	15 см	≈ 12–13 м²
16 мм	до 80–90 м	20 см	≈ 16–18 м²
20 мм	до 120 м	20 см	≈ 22–24 м²

Пример: тёплый пол на 60 м² с трубой 16 мм и шагом 15 см — это минимум 5 петель, значит коллектор на 5 выходов. Диаметр корпуса гребёнки подбирают по суммарному расходу: для 5–6 контуров хватает корпуса 1″, для 8–12 берут 1¼″, иначе на дальних выходах падает давление. Суммарный расход через коллектор считают по формуле G = Q / (1,16 × Δt), где Q — мощность в кВт, Δt — перепад подача/обратка (для тёплого пола 5–10 °C, для радиаторов 15–20 °C).

Подбор насоса для коллектора

Насос смесительного узла качает только контуры этого коллектора, поэтому его подбирают под их суммарный расход и сопротивление петель, а не под весь дом. Для тёплого пола 60–100 м² обычно достаточно насоса 25/40 или 25/60. Как считать напор и производительность — в материале про циркуляционный насос для отопления частного дома. Занижать нельзя: если насос не продавит длинные петли, дальние комнаты останутся холодными.

Подключение тёплого пола через смесительный узел

Тёплый пол нельзя питать котловой водой 70–80 °C напрямую — стяжка треснет, а ходить по такому полу невозможно. Комфортная температура поверхности — 26–29 °C, что соответствует теплоносителю 35–45 °C. Понижение делает насосно-смесительный узел: термостатический клапан подмешивает в подачу остывшую воду из обратки, удерживая заданную температуру.

Контур	Температура подачи	Перепад Δt	Тип разводки
Радиаторы	60–80 °C	15–20 °C	лучевая от коллектора или тройниковая
Тёплый пол	35–45 °C	5–10 °C	только коллекторная + смесительный узел
Комбинированная	котёл 70–80 °C → подмес	—	радиаторы напрямую, пол через узел

Схема сборки под котёл длительного горения такая: котёл → защита обратки трёхходовым клапаном → гидрострелка (в крупной системе) → коллектор радиаторов на прямой температуре → отдельный коллектор тёплого пола со смесительным узлом. Подробнее про совмещение низкотемпературного пола и высокотемпературного котла — в статье тёплые полы и КДГ: как совместить без перегрева. Ключевой момент для твердотопливника: обратка в котёл должна оставаться выше 55 °C, иначе конденсат и смола — поэтому подмес тёплого пола берут после узла защиты, а не до него.

Балансировка контуров расходомерами

После монтажа контуры разной длины дают разный расход: короткая петля «перехватывает» поток, длинная недополучает. Балансировка выравнивает это. По расходомерам на подающей гребёнке выставляют расчётный литраж каждой петли: обычно 1–3 л/мин на контур тёплого пола. Настройка идёт от самой длинной петли — ей дают полный проход, остальные поджимают до пропорции длин.

Признак разбалансировки — одна комната горячая, другая еле тёплая при одинаковой настройке термостатов. Лучевая коллекторная разводка тем и хороша, что балансируется в одной точке шкафа, тогда как в однотрубной или двухтрубной тройниковой системе пришлось бы крутить вентили у каждого радиатора.

Коллекторная или тройниковая разводка: что выбрать

Коллекторная (лучевая) разводка дороже по трубе и требует места под шкаф, зато даёт точную регулировку, ремонтопригодность и обязательна для тёплого пола. Тройниковая дешевле и проще, но балансируется хуже и не годится для напольного отопления. Для нового дома с тёплым полом коллектор безальтернативен; для радиаторной системы в небольшом доме тройниковая схема остаётся рабочим бюджетным вариантом. Как коллектор встраивается в общую логику системы отопления частного дома — зависит от площади, числа комнат и наличия низкотемпературных контуров.

Частые вопросы о коллекторах отопления

Сколько выходов должно быть у коллектора?

По числу независимых контуров: один выход на каждый радиатор при лучевой разводке или на каждую петлю тёплого пола. Для пола считают исходя из макс. длины петли (80–90 м для трубы 16 мм ≈ 12–16 м² на контур). Серийные гребёнки идут на 2–12 выходов; при большем числе ставят два коллектора.

Нужен ли смесительный узел для радиаторного коллектора?

Нет. Радиаторы работают на котловой температуре 60–80 °C напрямую, подмес им не нужен. Смесительный узел обязателен только для тёплого пола и других низкотемпературных контуров, где подачу надо понизить до 35–45 °C.

Какой диаметр коллектора выбрать?

Для 5–6 контуров достаточно корпуса 1″, для 8–12 берут 1¼″. Диаметр подбирают по суммарному расходу G = Q / (1,16 × Δt): при заниженном сечении на дальних выходах падает давление и они недогреваются.

Можно ли подключить тёплый пол и радиаторы к одному коллектору?

Технически да, если у коллектора есть узел подмеса на группу пола, а радиаторные выходы идут на прямой температуре. Но чаще делают два отдельных коллектора — радиаторный на высокой температуре и напольный со смесительным узлом: так проще балансировать и обслуживать.

Где ставить коллекторный шкаф?

В геометрическом центре обслуживаемых контуров, чтобы петли были примерно равной длины — обычно в коридоре, санузле или технической нише. Наружный шкаф ставят на стену, встраиваемый утапливают в стену. Высота монтажа — чтобы автоматический воздухоотводчик оказался в верхней точке контура.

Как часто обслуживать коллектор?

Раз в сезон: проверить давление, стравить воздух автоматическим воздухоотводчиком, при необходимости перебалансировать расходомеры. Раз в 2–3 года — промыть контуры, если теплоноситель загрязнён. Расходомеры и сервоприводы служат 8–12 лет и при засорении меняются отдельно, не разбирая всю гребёнку.

Подходит ли коллектор для системы с котлом длительного горения?

Да, это стандартное решение. Важно только сохранить защиту обратки: температура возврата в котёл должна оставаться выше 55 °C, поэтому узел подмеса тёплого пола подключают после защиты котла от конденсата, а не до неё.

Коротко о главном

Коллектор превращает отопление в набор независимо регулируемых контуров: точная балансировка, короткие лучи, одна точка обслуживания. Для тёплого пола он безальтернативен — вместе с насосно-смесительным узлом, понижающим температуру до 35–45 °C. Число выходов считают по контурам, диаметр корпуса — по суммарному расходу, а под котёл длительного горения обязательно сохраняют защиту обратки выше 55 °C. Собрать коллекторную группу под конкретный дом, подобрать гребёнку, смесительный узел и насос помогут инженеры КДГ ТЭНЕРГО.
