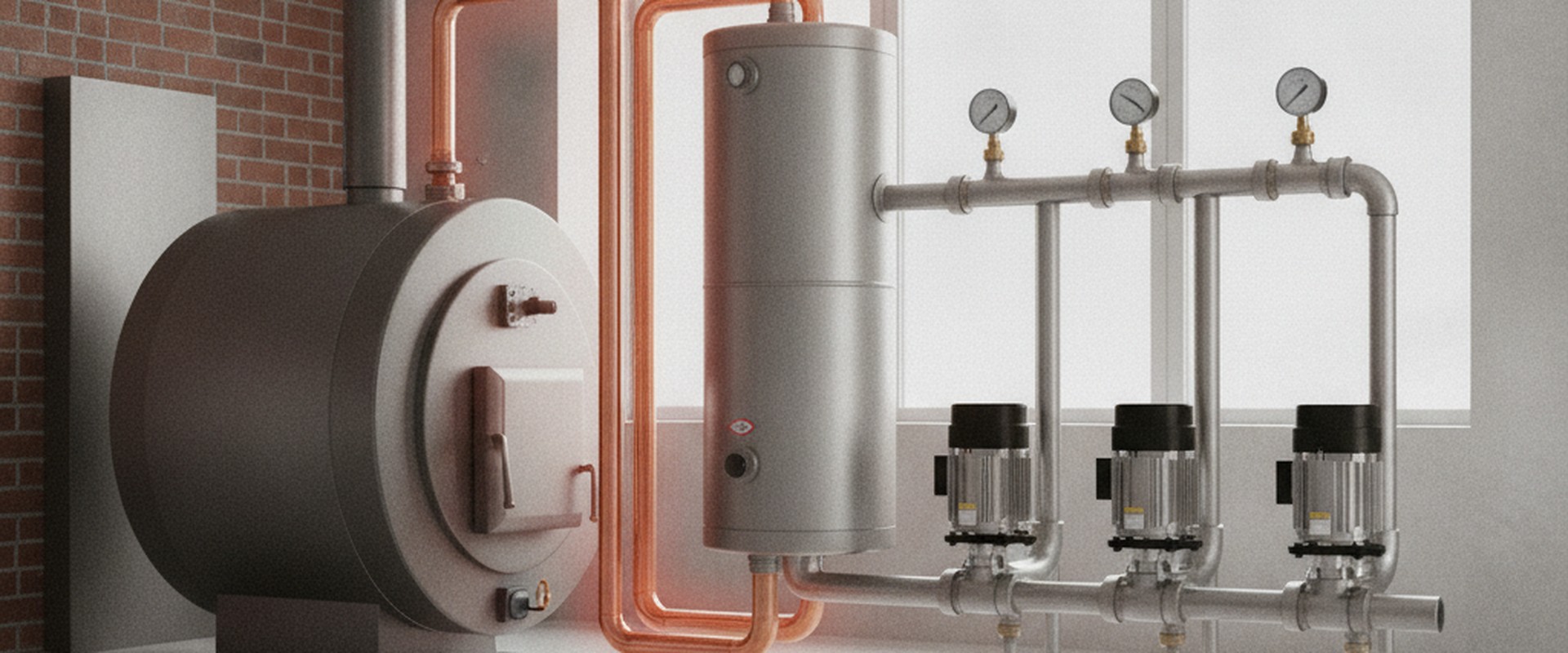

Гидрострелка нужна там, где к котлу подключено два и более контура с собственными насосами — например радиаторы, тёплый пол и бойлер косвенного нагрева. Она гидравлически развязывает насос котла и насосы контуров, чтобы они не «перетягивали» поток друг у друга. Если контур один, гидрострелка не нужна: хватит одного насоса. Ниже — как устроен гидравлический разделитель, когда его ставят с котлом длительного горения КДГ, как подобрать диаметр по мощности и не ошибиться при монтаже.
Что такое гидрострелка и как она работает
Гидрострелка (гидравлический разделитель, термогидравлический распределитель) — это вертикальная труба увеличенного диаметра с четырьмя патрубками: подача и обратка со стороны котла, подача и обратка со стороны контуров. Внутри неё скорость теплоносителя падает почти до нуля, и котловой контур перестаёт «чувствовать» гидравлику контуров потребителей.
Ключевой принцип — падение скорости. В подводящей трубе диаметром 1″ теплоноситель движется со скоростью около 0,8–1,2 м/с. Попадая в корпус стрелки диаметром в три раза больше, поток замедляется примерно в 9 раз — до 0,1 м/с и ниже. При такой скорости включаются три полезных эффекта сразу:
- Гидроразделение. Насос котла прокачивает только свой короткий контур «котёл — стрелка», а насосы радиаторов, тёплого пола и бойлера работают каждый на свою петлю. Они не мешают друг другу и не создают паразитных перетоков.
- Деаэрация. На малой скорости пузырьки воздуха успевают всплыть — их отводит автоматический воздухоотводчик в верхней точке стрелки.
- Шламоотделение. Частицы окалины и ржавчины оседают на дно, откуда их сбрасывают через нижний кран. Для котла длительного горения это особенно ценно: система с чугунными или стальными радиаторами всегда даёт шлам.
Когда гидрострелка нужна, а когда нет
Простое правило: гидрострелка оправдана, когда суммарная производительность насосов контуров может превысить производительность насоса котла. Практически это выглядит так.
| Ситуация | Гидрострелка | Почему |
|---|---|---|
| Один контур радиаторов, один насос | Не нужна | Гидравлика простая, разделять нечего |
| Радиаторы + тёплый пол (2 насоса) | Желательна | Разные температуры и расходы, насосы конфликтуют |
| Радиаторы + тёплый пол + бойлер ГВС | Нужна | 3 контура, суммарный расход выше котлового |
| Мощность котла от 40–50 кВт, несколько зон | Нужна | Большие расходы, важна защита обратки |
| Каскад из двух и более котлов | Обязательна | Развязка котловых контуров между собой |
Для типового дома 80–100 м² с одним кольцом радиаторов гидрострелка — лишний узел и лишние деньги. А вот для дома 150–200 м², где смонтированы двухтрубная разводка радиаторов и отдельный контур тёплого пола, она снимает большинство проблем с балансировкой.
Что гидрострелка даёт котлу длительного горения
У КДГ есть чувствительное место — температура обратки. Если в котёл возвращается теплоноситель холоднее 55 °C, на стенках топки выпадает кислотный конденсат, а сама шахта быстрее зарастает смолой. Подробно этот механизм разобран в статье про защиту котла от конденсата.
Гидрострелка помогает держать обратку тёплой: часть горячей подачи внутри корпуса подмешивается в обратку котлового контура, когда контуры потребителей забирают меньше тепла, чем выдаёт котёл. Это не заменяет трёхходовой смесительный клапан на обратке, но работает с ним в паре и сглаживает пики. Вместе с правильно подобранным циркуляционным насосом стрелка обеспечивает стабильный расход через теплообменник котла независимо от того, открыты контуры или закрыты термоголовками.
Как рассчитать и подобрать гидрострелку
Гидрострелку подбирают не «на глаз по мощности», а по расходу теплоносителя. Сначала считают расход, затем — диаметр патрубков и корпуса.
Шаг 1. Расход теплоносителя
Расход через котёл считают по формуле: G = Q / (1,163 × Δt), где G — расход в м³/ч, Q — мощность котла в кВт, Δt — перепад между подачей и обраткой (обычно 20 °C для радиаторов, 10 °C для тёплого пола). При Δt = 20 °C формула упрощается: G ≈ Q / 23.
Пример: котёл КДГ на 25 кВт при Δt = 20 °C даёт расход около 1,1 м³/ч.
Шаг 2. Диаметр корпуса
Диаметр патрубков подбирают так, чтобы скорость в них не превышала 1,2 м/с, а диаметр корпуса стрелки берут по «правилу трёх диаметров»: корпус = 3 × диаметр патрубка. Такое соотношение гарантирует падение скорости в корпусе примерно до 0,1 м/с — только тогда работают деаэрация и шламоудаление.
| Мощность котла | Расход, Δt=20 °C | Патрубки (DN) | Корпус стрелки |
|---|---|---|---|
| 15 кВт | 0,65 м³/ч | DN20 (¾″) | DN65 |
| 25 кВт | 1,1 м³/ч | DN25 (1″) | DN80 |
| 35 кВт | 1,5 м³/ч | DN32 (1¼″) | DN100 |
| 50 кВт | 2,15 м³/ч | DN40 (1½″) | DN125 |
| 70 кВт | 3,0 м³/ч | DN50 (2″) | DN150 |
| 100 кВт | 4,3 м³/ч | DN50 (2″) | DN150 |
Значения ориентировочные, для перепада 20 °C. Если в системе преобладает тёплый пол с Δt = 10 °C, расход вырастает вдвое, и корпус берут на типоразмер больше. Готовые заводские стрелки маркируют по расходу (например «до 2 м³/ч») или по мощности — при выборе смотрите именно на эти цифры, а не только на резьбу патрубков.
Гидрострелка или коллектор — и когда нужно и то и другое
Часто путают два узла. Коллектор (гребёнка) распределяет теплоноситель по нескольким контурам, но гидравлически их не развязывает. Гидрострелка развязывает котёл и потребителей, но сама по себе не раздаёт поток по контурам. При двух-трёх контурах их объединяют в один заводской узел — коллектор с гидрострелкой (гидравлический разделитель со встроенной гребёнкой).
| Узел | Задача | Когда ставить |
|---|---|---|
| Только насос | Прокачка одного контура | 1 контур |
| Коллектор | Раздача на несколько контуров | 2+ контура, близкие по расходу |
| Гидрострелка | Развязка котла и контуров | Суммарный расход контуров ≈ котлового |
| Коллектор + стрелка | Развязка + раздача | 2+ контура с разными режимами |
Монтаж и обвязка гидрострелки с КДГ
Стрелку монтируют строго вертикально: только так воздух уходит вверх, а шлам оседает вниз. Порядок обвязки простой, но ошибки в нём сводят на нет весь смысл узла.
- Ориентация. Корпус — вертикально. Вверху — автоматический воздухоотводчик, внизу — сливной кран или магнитный шламоуловитель.
- Подключение котла. Подача котла — в верхний патрубок, обратка — в нижний. Со стороны контуров — зеркально.
- Насосы. Свой насос на котловом контуре и отдельный насос на каждом контуре потребителя. Насос котла подбирают по расходу через теплообменник, насосы контуров — по их сопротивлению.
- Безопасность. Группу безопасности (клапан, манометр, воздухоотводчик) ставят на котловом контуре до стрелки — это требование для твердотопливного котла, который нельзя мгновенно «потушить».
Типичные ошибки
Горизонтальный монтаж — стрелка перестаёт отделять воздух и шлам. Слишком узкий корпус — скорость высокая, разделения нет, узел работает просто как тройник. Отсутствие насоса на котловом контуре — через теплообменник КДГ идёт слабый поток, обратка холодная, растёт конденсат. И обратная крайность: гидрострелку ставят на простую систему с одним контуром, где она только добавляет объём теплоносителя и точку остывания.
Частые вопросы о гидрострелке
Нужна ли гидрострелка для дома 100 м²?
Если контур один — радиаторы с одним насосом — нет. Гидрострелка становится нужна, когда к котлу подключают второй и третий контур с собственными насосами (тёплый пол, бойлер ГВС) или когда мощность котла превышает 40–50 кВт.
Как понять, какой диаметр гидрострелки выбрать?
По расходу теплоносителя, а не по мощности напрямую. Расход считают как G = Q / 23 (при Δt = 20 °C), затем подбирают патрубки по скорости до 1,2 м/с, а корпус — втрое толще патрубка. Для котла 25 кВт это патрубки 1″ и корпус DN80.
Гидрострелка и коллектор — это одно и то же?
Нет. Коллектор раздаёт поток по контурам, гидрострелка развязывает котёл и контуры гидравлически. При нескольких контурах их часто объединяют в один узел — коллектор со встроенной стрелкой.
Можно ли поставить гидрострелку на уже смонтированную систему?
Да, её врезают между котлом и распределительным коллектором. Но потребуется добавить отдельный насос на котловой контур и пересчитать насосы контуров — без этого стрелка работать корректно не будет.
Защищает ли гидрострелка обратку котла от конденсата?
Частично: за счёт внутреннего подмеса она сглаживает провалы температуры обратки. Но полноценную защиту от конденсата в котле длительного горения даёт только трёхходовой смесительный клапан на обратке, работающий вместе со стрелкой.
Нужен ли отдельный насос на каждый контур при гидрострелке?
Да. Смысл узла в том, что каждый контур получает свой насос и работает независимо. Насос котлового контура прокачивает петлю «котёл — стрелка», насосы потребителей — свои петли.
Из чего делают гидрострелки и что выбрать?
Для частного дома обычно берут стальную окрашенную или нержавеющую стрелку заводского изготовления с патрубками под нужный расход. Самодельные из отрезка трубы тоже работают, но заводской узел уже рассчитан по скорости и укомплектован воздухоотводчиком и сливом.
Материал подготовлен инженерами компании КДГ ТЭНЕРГО (Казахстан) на основе практики подбора и монтажа котлов длительного горения. По подбору гидрострелки и обвязки под ваш дом — обращайтесь к нашим специалистам.
