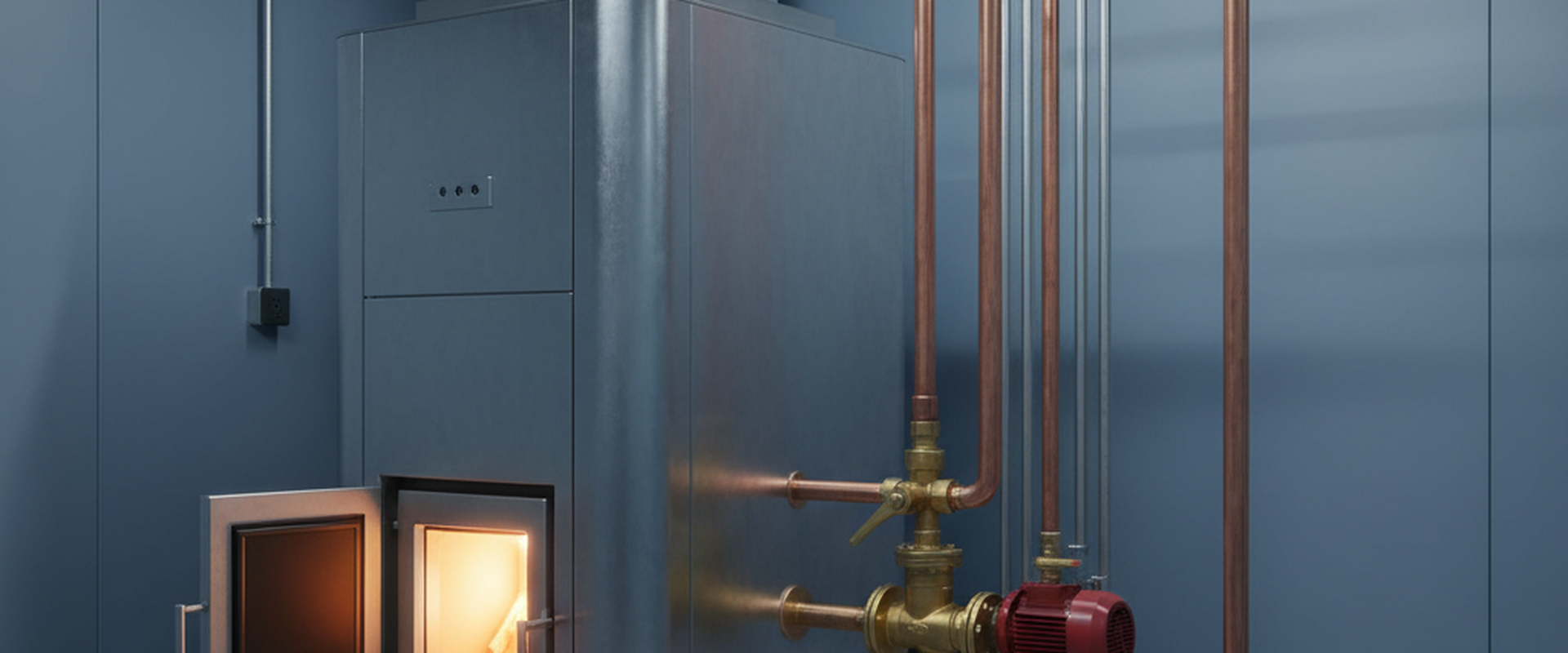

Точка росы дымовых газов у твердотопливного котла — 45–55 °C, а при сернистом угле доходит до 65 °C. Пока обратка холоднее этой отметки, на чугунных и стальных стенках топки оседает кислотный конденсат, а вместе с ним — дёготь и смола. Решает проблему один узел — трёхходовой смесительный клапан с подмесом обратки. Разбираем, как он работает, какую температуру держать и как собрать узел под КДГ.
Автор: Команда «Теплоэнерго», эксперты по котлам длительного горения с 2014 года. Опубликовано: 4 июня 2026.
Откуда берётся конденсат и почему он убивает котёл
Холодная обратка — главная причина, по которой твердотопливный котёл «потеет» изнутри. Вода из системы возвращается в котёл с температурой 25–40 °C, особенно в начале протопки и при работе тёплого пола. Стенки теплообменника остывают ниже точки росы, и на них конденсируется влага из дымовых газов.
Конденсат — не дистиллят. В нём растворены оксиды серы и азота из топлива. На стенках образуется слабая серная и азотная кислота. Дальше по цепочке:
- кислота разъедает металл — стальной теплообменник прогорает за 3–5 лет вместо 15;
- к мокрым стенкам липнет сажа и несгоревшие смолы — растёт слой дёгтя;
- дёготь снижает теплоотдачу: КПД падает на 10–15 %, расход угля растёт;
- зарастает дымоход, ухудшается тяга.
Знакомая картина для тех, кто топит котёл «на малом ходу» ради экономии. Именно низкотемпературный режим без защиты обратки запускает образование смолы и дёгтя в котле. Чистить приходится в разы чаще.
Какую температуру обратки держать
Минимум для твердотопливного котла — 55 °C на обратке, оптимум 60 °C. Это требование завода-изготовителя для большинства стальных КДГ и норма, которая держит стенки выше точки росы при любом топливе.
| Топливо | Точка росы газов | Мин. обратка | Рекоменд. обратка |
|---|---|---|---|
| Дрова сухие (W ≤ 20 %) | 45–50 °C | 50 °C | 55–60 °C |
| Уголь рядовой | 50–55 °C | 55 °C | 60 °C |
| Уголь сернистый | 55–65 °C | 60 °C | 65 °C |
| Пеллеты, брикеты | 45–50 °C | 50 °C | 55 °C |
Перепад между подачей и обраткой в правильно настроенной системе — 15–20 °C. То есть при подаче 75 °C обратка возвращается около 55–60 °C. Если разница больше 25 °C, обратка проваливается ниже точки росы и котёл начинает конденсировать.
Трёхходовой клапан: как работает подмес обратки
Трёхходовой смесительный клапан подмешивает горячую воду из подачи в холодную обратку, пока та не прогреется до заданных 55–60 °C. Только после этого клапан начинает пускать воду в радиаторы и тёплый пол. Котёл быстро выходит на рабочий режим и больше не остывает ниже опасной отметки.
У клапана три патрубка: вход горячей подачи, вход холодной обратки из системы и общий выход на котёл. Внутри — шток с термочувствительным элементом или сервопривод, который меняет пропорцию смешивания.
Два типа узлов подмеса
Термостатический клапан (например, серии ESBE VTC511, Regulus TSV) — самый простой вариант. Внутри восковой термоэлемент, настроенный на фиксированную температуру: 55, 60 или 65 °C. Не требует электричества, ставится «поставил и забыл». Для частного дома с КДГ-15 или КДГ-25 — оптимум по цене и надёжности.
Узел с ротационным клапаном и сервоприводом — гибче, температуру задаёт контроллер по погоде. Нужен там, где много контуров: радиаторы плюс несколько петель тёплого пола разной температуры. Дороже, зависит от электричества.
Как подобрать клапан по Kvs
Пропускная способность клапана подбирается по мощности котла. Ориентир — пропускная способность Kvs:
| Котёл | Площадь дома | Темп. термоэлемента | Kvs клапана |
|---|---|---|---|
| КДГ-15 | до 120 м² | 55–60 °C | 9–12 м³/ч |
| КДГ-18 / КДГ-25 | 120–200 м² | 60 °C | 12–14 м³/ч |
| КДГ-40 и выше | от 300 м² | 60–65 °C | от 18 м³/ч |
Для сернистого угля выбирают термоэлемент на 65 °C — запас по точке росы. Для сухих дров достаточно 55 °C.
Схема обвязки: где стоит клапан и насос
Циркуляционный насос в схеме защиты обратки ставят на перемычке (байпасе) между подачей и обраткой, рядом с трёхходовым клапаном — это «малый контур» котла. Насос гоняет воду по короткому кольцу котёл—клапан—котёл, пока теплоноситель не прогреется, и только потом тепло уходит в дом.
Порядок элементов от котла:
- выход подачи из котла → группа безопасности;
- часть потока идёт на трёхходовой клапан (горячий подмес);
- обратка из системы → второй вход клапана;
- смешанный поток 55–60 °C → циркуляционный насос → вход котла.
Группа безопасности при этом обязательна по СНиП РК 4.02-42-2006 «Отопление, вентиляция и кондиционирование» — предохранительный клапан на 3 бар, манометр и автоматический воздухоотводчик ставятся на подаче до отсекающей арматуры. Подробно про группу безопасности котла длительного горения мы писали отдельно.
Узел подмеса одинаково нужен и для закрытой, и для открытой системы. Если ещё выбираете тип контура — сравните в материале про закрытую и открытую систему отопления с КДГ.
Альтернативы и частые ошибки
Буферная ёмкость (теплоаккумулятор) решает ту же задачу иначе: котёл работает на максимуме, отдаёт тепло в бак, а в систему оно уходит порциями. Обратка в котёл при этом всё равно идёт через подмес — буфер не отменяет трёхходовой клапан, а дополняет его. Для домов от 200 м² и при тёплых полах связка «буфер + клапан» работает лучше всего.
Что чаще всего делают не так:
- Ставят клапан не на тот контур. Термостатический узел монтируется именно на обратку котла, а не на радиаторную ветку.
- Берут клапан с термоэлементом на 45 °C. Для тёплого пола в доме это удобно, но обратку котла такой узел не защитит — нужен второй смеситель на пол.
- Экономят на насосе малого контура. Без него термоклапан не успевает прогреть обратку, и стенки всё равно потеют.
- Заливают воду вместо незамерзайки на даче. Отдельная тема — выбор теплоносителя; смотрите разбор антифриз или вода в системе отопления.
Если котёл с правильной обвязкой всё равно слабо греет — причина обычно не в подмесе. Диагностику ищите в статье почему котёл плохо греет и не набирает температуру.
Часто задаваемые вопросы
Обязателен ли трёхходовой клапан для твердотопливного котла?
Да, если вы топите на малом ходу или у вас тёплый пол. Без защиты обратки температура стенок падает ниже точки росы (45–55 °C), котёл конденсирует кислоту и зарастает дёгтем. Срок службы стального теплообменника без узла подмеса сокращается с 15 до 3–5 лет.
На какую температуру выбирать термоэлемент — 55 или 60 °C?
Для сухих дров достаточно 55 °C, для угля — 60 °C, для сернистого угля берут 65 °C. Чем выше содержание серы в топливе, тем выше точка росы газов и тем горячее должна быть обратка.
Можно ли обойтись буферной ёмкостью без клапана?
Нет. Буфер сглаживает выработку тепла, но обратка в котёл всё равно должна заходить выше 55 °C. Трёхходовой клапан ставят и при буфере — это разные задачи: один защищает котёл, второй накапливает тепло.
Куда ставится циркуляционный насос — на подачу или обратку?
В схеме с подмесом насос ставят на малый контур котла, на перемычке у трёхходового клапана, по ходу — на обратке перед входом в котёл. Так он сначала прогоняет воду по короткому кольцу и быстро поднимает температуру обратки.
Подойдёт ли один термоклапан и для котла, и для тёплого пола?
Нет. У них разные задачи: котлу нужна обратка 55–60 °C, тёплому полу — подача 35–45 °C. Ставят два смесительных узла: один защищает обратку котла, второй понижает температуру для пола.
Сколько стоит узел подмеса для КДГ?
Термостатический клапан с фиксированной температурой для дома 100–200 м² — это узел Kvs 9–14 м³/ч. Точную модель и цену под ваш котёл подскажут в каталоге котлов длительного горения «Теплоэнерго» при подборе обвязки.
Узел подмеса работает в паре с циркуляционным насосом малого контура. Как подобрать насос по площади дома и расходу теплоносителя — в материале про циркуляционный насос для системы отопления.
Коротко о главном
Холодная обратка ниже 55 °C — это конденсат, кислота и дёготь внутри котла. Трёхходовой смесительный клапан с подмесом держит обратку в безопасном диапазоне 55–60 °C, продлевает жизнь теплообменника втрое и не даёт зарастать дымоходу. Для частного дома достаточно термостатического узла, подобранного по мощности котла и типу топлива. Подобрать котёл и обвязку под площадь дома можно в каталоге «Теплоэнерго».
